Краткая история формата SD: ёмкость различных стандартов

В 1999 году компании SanDisk, Toshiba и Matsushita (сейчас Matsushita взяла название самого популярного своего бренда — Panasonic) собрались, подумали и приняли решение развивать новый стандарт карт памяти под названием Secure Digital или, если короче, SD. Слово secure появилось в названии неспроста — этими картами поддерживается DRM (Digital Rights Management) по стандарту SDMI (Secure Digital Music Initiative). По замыслу трёх больших компаний носители Secure Digital должны были стать следующим шагом в развитии карт памяти MMC и конкурировать с Memory Stick — стандартом, представленным годом раньше компанией Sony. За первый год существования триада SanDisk, Toshiba и Matsushita образовала организацию SD Association которая привлекла многих новых членов. И кого там только нет в наши дни: Intel, AMD, Apple, Samsung, Canon, Nikon, Hewlett-Packard, Kinston, Lexar и многие, многие другие.

Максимальная ёмкость самых первых карт памяти SD составляла всего 2 Гбайт, хотя иногда встречались модели с вдвое большим объёмом. Поначалу такого количества свободного места хватало всем, но со временем оказалось маловато. Поэтому в 2006 году была анонсирована вторая версия спецификаций SD, благодаря которой стало возможным создавать карты памяти Secure Digital High Capacity (SD-карты высокой ёмкости, или SDHC), ёмкостью до 32 Гбайт, с файловой системой FAT32. У новых карт памяти были проблемы с обратной совместимостью — не все старые кард-ридеры смогли распознать носители SDHC, хотя использовать старые карты памяти SD в новых ридерах или устройствах с поддержкой SDHC можно было без особых проблем.

Спустя несколько лет, в 2009 году SD-карты объёмом уже 32 Гбайт показались тесными, поэтому был придуман ещё один, новый формат, подаривший миру карточки Secure Digital eXtended Capacity (SDXC), описанный в спецификации SD версии 3.01. Максимально возможная ёмкость карт SDXC увеличилась до двух терабайт, которых уж точно хватит всем. Во всяком случае, на ближайшие годы.

Но и на этот раз SD Association не удалось сделать так, чтобы никто не ушёл обиженным. В картах памяти SDXC используется проприетарная файловая система exFAT, чтение которой «из коробки» поддерживается только в Windows да OS X. Для того чтобы отформатировать накопитель в exFAT, требуется утилита, доступная на сайте SD Association.

Если отформатировать карту с помощью штатных утилит ОС или в устройстве, не поддерживающем стандарт SDXC, на ней окажется другая файловая система (например, FAT32). SD Association предупреждает, что после этого карта потеряет совместимость с устройствами, поддерживающими SDXC. К счастью, для некоторых кард-ридеров, фотокамер и пр. достаточно обновить драйвер или firmware.

Рост скорости: быстро, быстрее, ещё быстрее!

Вместе с объёмом карт памяти росла и скорость передачи данных. На заре развития SD она измерялась в множителях или «скоростях». Один множитель (или одна «скорость») равнялся 150 Кбайт/с — всё как у компакт-дисков в своё время. Вот только в таких множителях подчас указывалась максимальная скорость доступа, полученная в идеальных условиях, будь то чтение или запись, — а это не самый лучший вариант для покупателя. Поэтому в SD Associations решили положить конец такому безобразию, и в 2006 году (SD Specifications V. 2.0) совместно с картами стандарта SDHC были утверждены четыре класса скорости для них: 0, 2, 4 и 6-й. Каждый класс обозначал минимальную скорость передачи данных в десятичных мегабайтах в секунду — как для чтения, так и для записи. Кроме нулевого класса. К нему отнесены все карты, выпущенные до принятия указанной спецификации, вне зависимости от быстродействия. Также был утверждён единый стандарт маркировки карт памяти: цифра, обозначающая класс скорости, вписывалась внутрь заглавной буквы C.

Классы скорости карт памяти

Увы, человечество устроено так, что ему вечно не хватает земли, нефти, минералов или скоростей карт памяти. Поэтому в очередной спецификации (SD Specifications V. 3.01 — в той самой, в которой описаны карты SDXC) был представлен 10-й класс скорости, обладающий номиналом 10 Мбайт/с (опять-таки, в десятичном формате), и шина UHS-I (Ultra High Speed, версия 1), которая могла использоваться в картах формата SDHC и SDXC. Использование этой шины повышает максимальную теоретическую скорость передачи данных до 104 Мбайт/с (в случае, когда эта шина поддерживается кард-ридером или другим устройством) и не влечёт никаких проблем с обратной совместимостью между новыми картами и старыми устройствами чтения (при условии, что последние поддерживают форматы SDHC либо SDXC).

На картах памяти, поддерживающих шину UHS, можно найти отметку в виде римской цифры 1, а еще — маркировку скорости шины UHS — цифры 1 или 3, вписанные в заглавную букву U. Первый класс UHS эквивалентен обычному десятому классу скорости SDHC (10 Мбайт/с), а третий класс скорости, как можно догадаться, должен обеспечить скорость доступа (последовательного чтения и записи) не ниже 30 Мбайт/с.

Затем, в июне 2011 года появилась спецификация SD версии 4.0, описывающая шину UHS-II, которая должна увеличить максимальную пропускную способность вплоть до 312 Мбайт/с. Кроме этого, использование шины UHS-II предусматривает увеличение контактов на карте на восемь штук. Отдельно хочется отметить сохранение обратной совместимости между картами UHS-II и UHS-I.

Для маркировки карт памяти, поддерживающих шину UHS-II, используется римская цифра II.

На момент написания этой статьи передача данных со скоростью 312 Мбайт/с всё ещё остается фантастикой. Да и самих карт памяти, поддерживающих шину UHS-II, выпущено очень мало, стоят они как хороший SSD-накопитель, причем большего объёма. Возьмём к примеру Panasonic Micro P2: объём 32 или 64 Гбайт, максимальная скорость последовательного чтения — 2 Гбит/с. Цена — около 11 или 16 тыс. рублей соответственно.

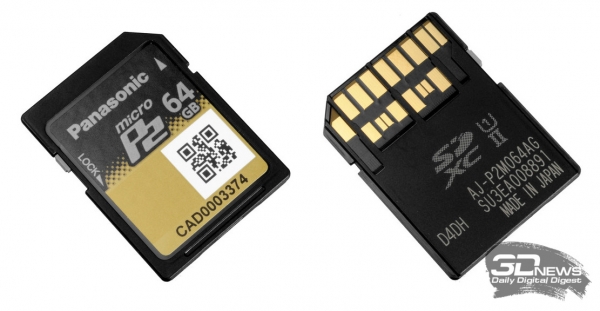

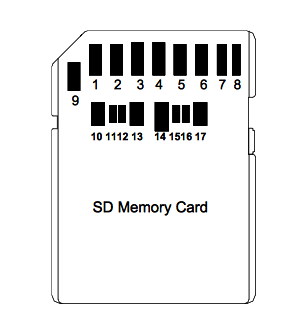

Карта памяти с шиной UHS-II

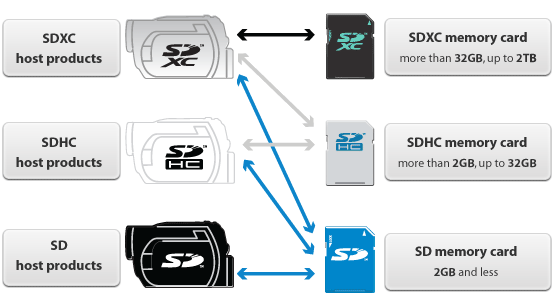

Получается, что за 14 лет своего существования карты памяти SD претерпели много изменений и разделились на несколько форматов. Вот только обратной совместимостью с предшествующими форматами обладают лишь устройства чтения, но не карты (см. схему).

Варианты маркировки карт памяти. Как не ошибиться при покупке?

Теперь кратко подытожим всё, что сказано выше. На момент написания этой статьи в продаже могут встречаться карты памяти SD двух форматов: SDHC и SDXC. Отличаются они друг от друга максимальным объёмом и файловой системой. Максимальный объём SDHC составляет 32 Гбайт, а SDXC — 2 Тбайт, хотя на деле очень трудно встретить SDXC-карту ёмкостью более 128 Гбайт. Самую-самую «большую» карту объёмом в 256 Гбайт нам удалось найти только у компании Lexar. В Amazon она стоит 399 долларов США, а в российских магазинах не обнаружена.

Прежде чем перейти к дальнейшему выбору карты памяти, стоит разобраться, какая ёмкость вам нужна. Если больше 32 Гбайт, то стоит идти за SDXC и проверить все устройства, в которых планируется использовать данную карту на совместимость с этим стандартом. Особенно внимательно стоит проверять старые кард-ридеры и камеры, потому что у современного оборудования (если мы не говорим про ноутбук с Linux и фотоаппарат трёхлетней давности) никаких проблем с SDXC (а вернее, с файловой системой exFAT) быть не должно. Если же в вашей камере нет поддержки SDXC, то стоит поискать в Интернете новую прошивку и описание к ней — иногда производитель может добавить поддержку SDXC в новой прошивке. Как, к примеру, это было сделано с камерой Pentax K-x.

Итак, скорость. Для того чтобы определить примерную скорость передачи данных карты памяти, надо смотреть на её класс скорости и на поддержку шины UHS-I или UHS-II.

На некоторых картах памяти из числа тех, которые приняли участие в нашем сводном тестировании, мы также нашли не только маркировку обычного десятого класса, но и указанную в «множителях» скорость — это нормальное, пусть и редкое явление.

Самым лучшим вариантом будет та карта, на упаковке или лицевой стороне которой указана устоявшаяся скорость записи или чтения, протестированная производителем. Покупая такую память, можно быть уверенным в том, что скорость последовательного чтения или записи будет выше минимально допустимого уровня для 10-го класса. А у очень дорогих карт памяти (например, SanDisk Extreme Pro) заявленные на упаковках скорости последовательного чтения и записи могут достигать значений в 90 Мбайт/c. Вот только на практике карты памяти с указанной скоростью стоят дороже прочих, что вполне нормально — за быструю и протестированную память приходится платить отдельно. Кроме того, иногда встречаются маркировки вроде «до 60 Мбайт/с» без указания, к какому типу передачи данных относится такая скорость — к чтению или записи.

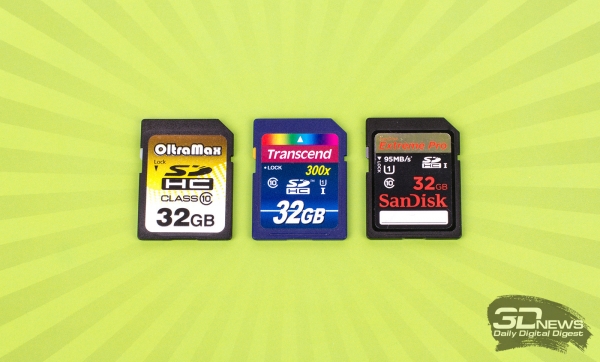

На приведенном изображении указаны примеры обозначения классов скорости на картах памяти. Карта OltraMax: просто десятый класс; карта Transcend: десятый класс с поддержкой шины UHS-I и первого класса скорости UHS; SanDisk: 10-й класс, UHS-I, первый класс UHS-I и заявленная скорость в 95 Мбайт/с.

Участники тестирования, спецификации

В нашем сводном тестировании участвуют 20 самых разных карт памяти от различных производителей — популярных и не очень. Среди них есть как экземпляры без заявленной скорости передачи данных (но не ниже 10-го класса), так и карты со скоростью передачи данных до 90 Мбайт/с. Если на упаковке карты была указана скорость, но не было написано, к чему она относится (к чтению или записи), то тем хуже для хитрого производителя. В нашей таблице мы записывали эту скорость в ячейки «чтение» и «запись» с пометкой «общая».

Перед тем как перейти к описанию наших подопытных, хочется напомнить про стоимость карт памяти. В таблице мы указали две цены. Первая — это средняя розничная стоимость, взятая из «маркета» 3DNews, а вторая получена с привлечением других источников. Поскольку цены средние, выбранные нами карты в московских интернет-магазинах можно найти и дешевле, чем указано в таблице. Всё будет зависеть от общего количества предложений на рынке, актуальности той или иной карты памяти и, вполне вероятно, от колебания курса доллара за последние месяцы.

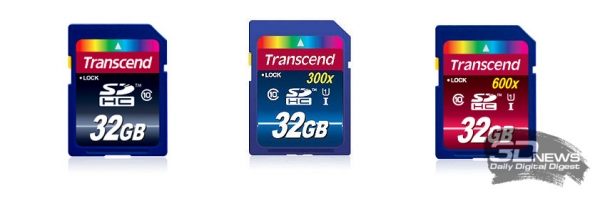

Transcend Premium TS32GSDHC10, Premium 300х TS32GSDU1 и Ultimate 600х TS32GSDHC10U1

Трио от Transcend может послужить ещё одной иллюстрацией к описанию маркировки карт памяти. На самой младшей карте (Premium TS32GSDHC10) указан только 10-й класс скорости, а вот на остальных двух (Premium 300х TS32GSDU1 и Ultimate 600х TS32GSDHC10U1) указаны 10-й общий и первый класс UHS, а также скорость в «множителях», которые почти равняются скоростям в Мбайт/с, указанным на упаковке. Примерно так поступают производители, которые хотят сделать свои карты привлекательнее для покупателя, ведь «300х» и «600х» с первого взгляда выглядит «больше», чем 43,5 или 87,9 Мбайт/с соответственно.

Хотя у самой быстрой карты памяти, Transcend Ultimate 600х TS32GSDHC10U1, есть одно преимущество перед другими участниками теста. Производитель заявил, что в ней используется MLC-память, в то время как на упаковках (и в спецификациях) других карт не удаётся найти ни слова про используемые микросхемы. Впрочем, и маркировка MLC (Multi-Level Cell) по определению может обозначать ячейки как с двумя, так и с тремя (также называется TLC) уровнями заряда. Оба варианта находят применение в картах памяти.

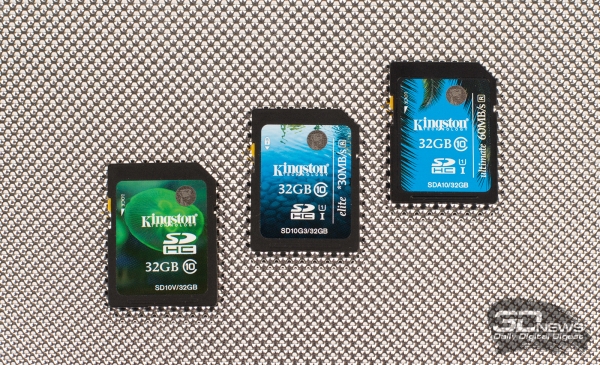

Kingston Ultra SD10V/32GB, Elite SD10G3/32GB и Ultimate SDA10/32GB

Карт памяти Kingston — ещё одного известного производителя накопителей — в нашем тестировании тоже будет три. На самой младшей карте, Kingston SD10V/32GB, указан только десятый класс скорости, а вот для других карт, Kingston Elite SD10G3/32GB и Ultimate SDA10/32GB, заявлены скорости в 30 и 60 Мбайт/с для чтения соответственно. Для Kingston Ultimate и 35 Мбайт/с также заявлена скорость записи.

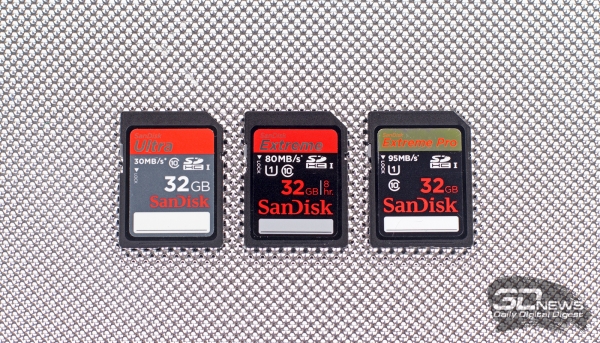

SanDisk Ultra SDSDU-032G-U46, Extreme SDSDXS-032G-X46 и Extreme Pro SDSDXPA-032G-X46

Карты SanDisk — приятное исключение в нашем тесте. А всё дело в том, что у всех трёх используемых нами карт этой компании указана максимальная скорость доступа. У самой младшей карты, SanDisk Ultra (SDSDU-032G-U46) она составляет 30 Мбайт/с при последовательном чтении, а у SanDisk Extreme Pro — 95 и 90 Мбайт/с для последовательного чтения и записи соответственно.

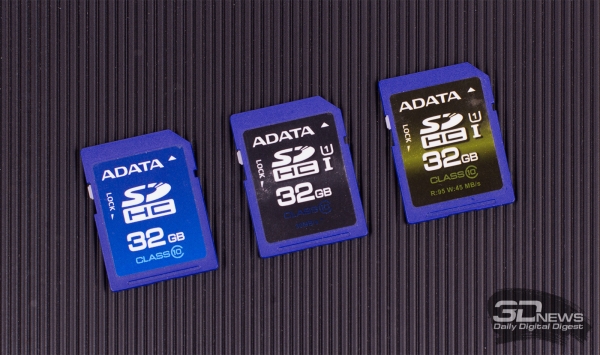

ADATA ASDH32GCL10-R, ASDH32GUICL10-R и ASDH32GUI1CL10-R

Компания ADATA — производитель запоминающих устройств самого разного вида и назначения. В продуктовой линейке компании есть оперативная память, внешние жесткие диски, твердотельные накопители и SD-карты. Именно три последних девайса от ADATA мы и взяли для теста.

Перед нами почти стандартный набор из трёх карточек: самая простая ADATA ASDH32GCL10-R 10-го класса без указания скоростей доступа и две карты посложнее. Так, у ADATA ASDH32GUICL10-R заявлена общая скорость до 30 Мбайт/с, а у самой прокачанной, ADATA ASDH32GUI1CL10-R, и вовсе 95 Мбайт/с для последовательного чтения и 45 Мбайт/с для записи.

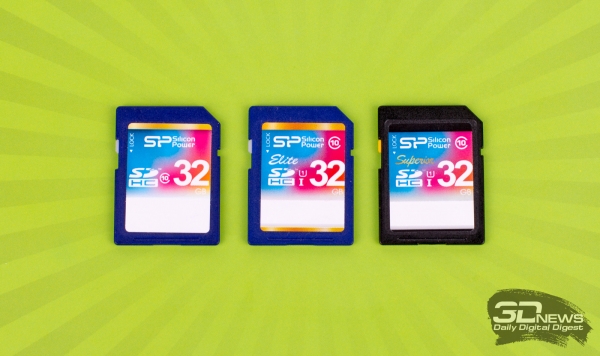

Silicon Power SP032GBSDH010V10, Elite SP032GBSDHAU1V10 и Superior SP032GBSDHCU1V10

Silicon Power можно назвать прямым конкурентом ADATA, потому что на официальном сайте этой компании можно найти почти такой же ассортимент продукции, как и на сайте предыдущего производителя.

У самой дешёвой карты Silicon Power — SP032GBSDH010V10 — указан только 10-й класс скорости, а вот у других моделей указаны скорости в 40 и 15 Мбайт/с (Silicon Power Elite SP032GBSDHAU1V10), а также 90/45 Мбайт/с (Silicon Power Superior SP032GBSDHCU1V10) для чтения и записи соответственно.

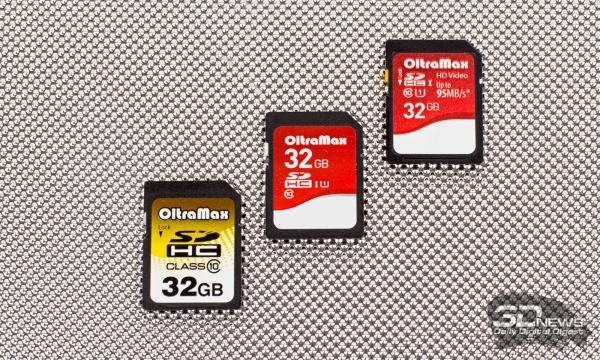

OltraMax OM032GSDHC10, OM032GSDHC10UHS-1 и OM032GSDHC10UHS-1 95 MB/s*

Компания OltraMax, в отличие от всех прочих участников теста, практически не известна рядовому потребителю. Зато внутри упаковок двух быстрых карт OltraMax написано, что компания использует комплектующие Samsung, — это является хорошей рекламой производителю карт. Жаль только, что для того, чтобы увидеть такую рекламу, надо купить карту памяти и вскрыть упаковку.

Трио OltraMax почти ничем не отличается от предыдущих троек. Самая простая и дешёвая карта от этого производителя, OltraMax OM032GSDHC10, обозначена только 10-м классом, средняя карта памяти, OltraMax OM032GSDHC10UHS-1, тоже не может похвастать какими-либо отметками, кроме 10-го класса и UHS-I. Зато самая крутая карта, OltraMax OM032GSDHC10UHS-1 95 MB/s*, обещает скорость около 95 Мбайт/с, что очень интересно.

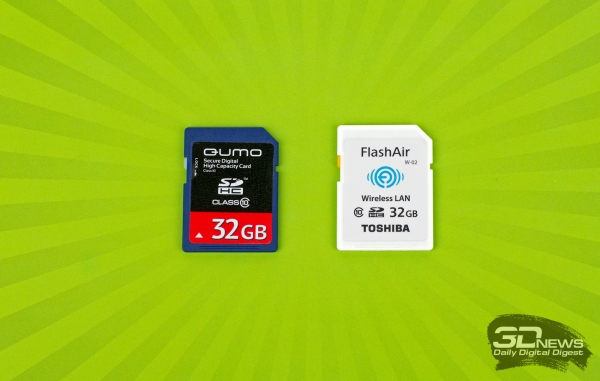

Qumo QM32GSDHC10 и Toshiba FlashAir SD-F32AIR(BL8

Следующие две карты немного выпадают из общего списка. От Qumo для тестирования мы получили только один накопитель 10-го класса. А Toshiba FlashAir SD-F32AIR(BL8 выделяется тем, что способна предоставлять доступ к содержимому через Wi-Fi.

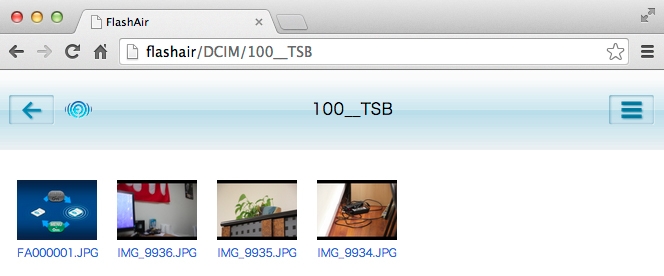

Карты памяти с Wi-Fi уже давно не считаются чем-то необычным или инновационным — такие модели есть у многих производителей, но малое их разнообразие намекает на скромную популярность. Судя по характеристикам, больших скоростей от Toshiba FlashAir SD-F32AIR(BL8 ждать не стоит — даже поддержки шины памяти UHS-I у этой карты нет. Зато у неё есть Wi-Fi и даже возможность раздавать беспроводной Интернет, если в настройки карты добавить имя и пароль доступа к другой сети

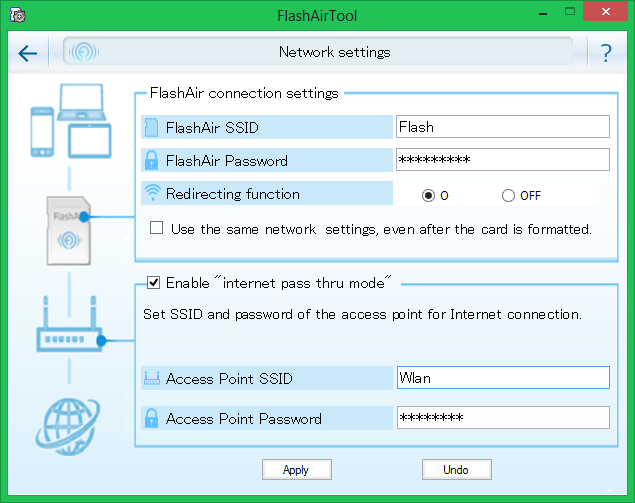

Настройки карты Toshiba FlashAir через фирменную утилиту

Вот только файл с настройками беспроводных сетей Toshiba FlashAir SD-F32AIR(BL8 находится в доступной пользователю памяти карты, в папке SD_Wlan, и он ничем не зашифрован. Прочитать его сможет любой, у кого есть карта памяти, устройство чтения и компьютер.

Методика тестирования

Основная модель использования карт памяти — это последовательная запись фотоснимков в фотоаппарате или видео в видеокамере. Поэтому из всего нашего обширного списка бенчмарков для накопителей были выбраны только тесты последовательного чтения и записи в Iometer 1.1.0 RC1.

  1. Последовательное чтение/запись данных в объёме 4 Гбайт блоками по 256 Кбайт и глубиной очереди запросов 4 (типичная глубина для десктопных задач) до заполнения тестового объёма.

  2. Произвольное чтение/запись данных в объёме блоками по 256 Кбайт и глубиной очереди запросов 4 (типичная глубина для десктопных задач) до заполнения тестового объёма.

Тестовый стенд

В качестве тестовой платформы используется компьютер с материнской платой GIGABYTE Z77X-UD5H, процессором Intel Core i5-2500K и 4 Гбайт DDR3 SDRAM с частотой 1600 МГц. Твердотельный накопитель подключается к контроллеру, встроенному в чипсет материнской платы, и работает в режиме AHCI. Устройство чтения Lexar Professional USB 3.0 Dual-Slot Reader подключалось к разъёму USB 3.0, связанному с контроллером чипсета Intel Z77. Операционная система — Windows 7 Ultimate X64.

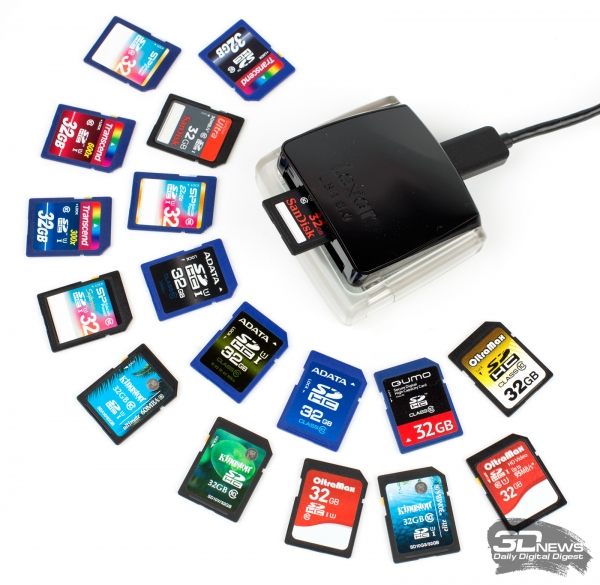

Кард-ридер Lexar и тестируемые карты памяти

Объём и скорость передачи данных в бенчмарках указываются в бинарных единицах (1 Кбайт = 1024 байт).

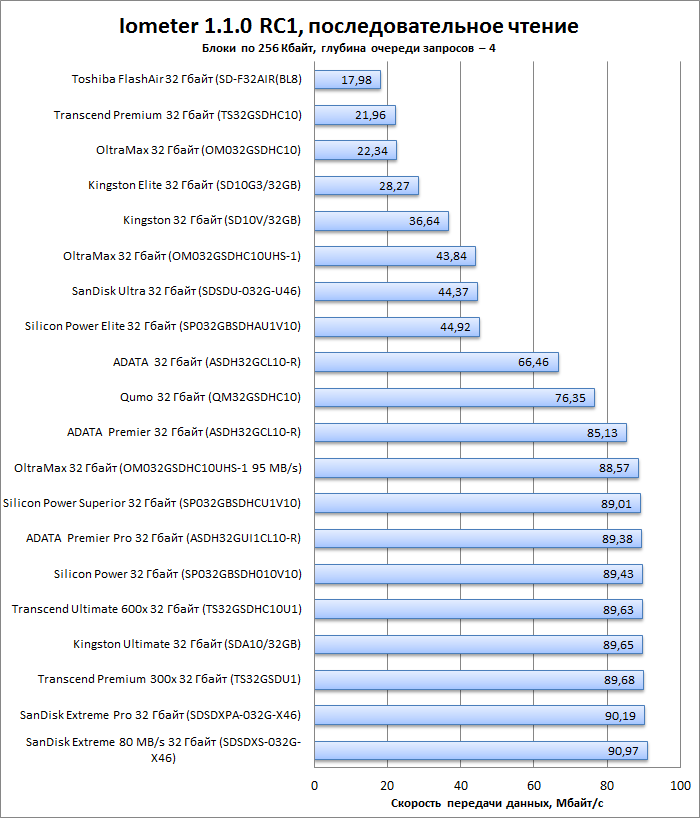

Последовательное чтение

Все участники в первом тесте оказались гораздо быстрее пороговых спецификаций 10-го класса SDHC и первого класса UHC. Больше того, половина карт памяти показала скорость последовательного чтения свыше 70 Мбайт/с. В число рекордсменов попали даже самые дешёвые карты, на которых не указана скорость передачи данных, например Silicon Power (SP032GBSDH010V10) и Quomo (QM32GSDHC10).

Остальные карты не только подтвердили заявленную производителем скорость последовательного чтения, но и превзошли её. В этот список можно занести Transcend Premium 300х (TS32GSDU1), Kingston Ultimate (SDA10/32GB) и ADATA (ASDH32GUICL10-R).

Однако, хотя все протестированные нами карты и оказались быстрее 10-го класса, разброс скоростей получился очень большим. Ближе всех к опасной грани оказалась карта Toshiba FlashAir SD-F32AIR(BL8 со скоростью чтения в 17,98 Мбайт/с. Рядом с ней расположились карты памяти Transcend Premium (TS32GSDHC10), OltraMax (OM032GSDHC10) и Kingston Elite (SD10G3/32GB) со скоростями 21,96, 22,34 и 28,27 Мбайт/c соответственно. Ну а целая дюжина наших подопытных и вовсе показала результаты выше 60 Мбайт/с.

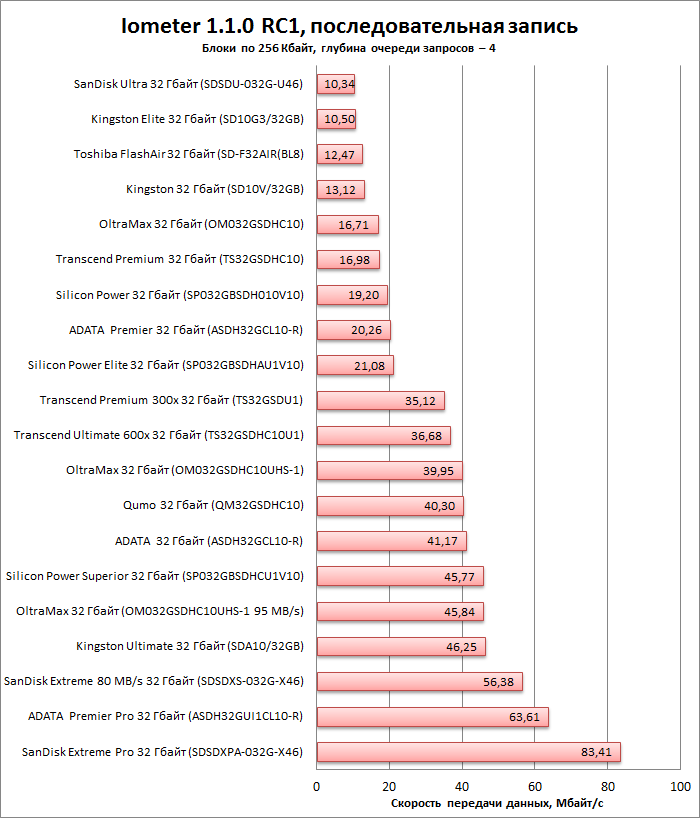

Последовательная запись

А вот со скоростью записи дела обстоят хуже, чем с чтением. К пределу шины UHS-I — напомним, это 104 Мбайт/с — удалось подобраться только самой дорогой карте — SanDisk Extreme Pro (SDSDXPA-032G-X46), для которой заявлена скорость записи вплоть до 90 Мбайт/с. А вот у остальных наших подопытных дела шли значительно хуже. Например, девять участников нашего теста не смогли преодолеть барьер в 30 Мбайт/с. Пожалуй, скорость последовательной записи — одно из слабых мест всех карт памяти.

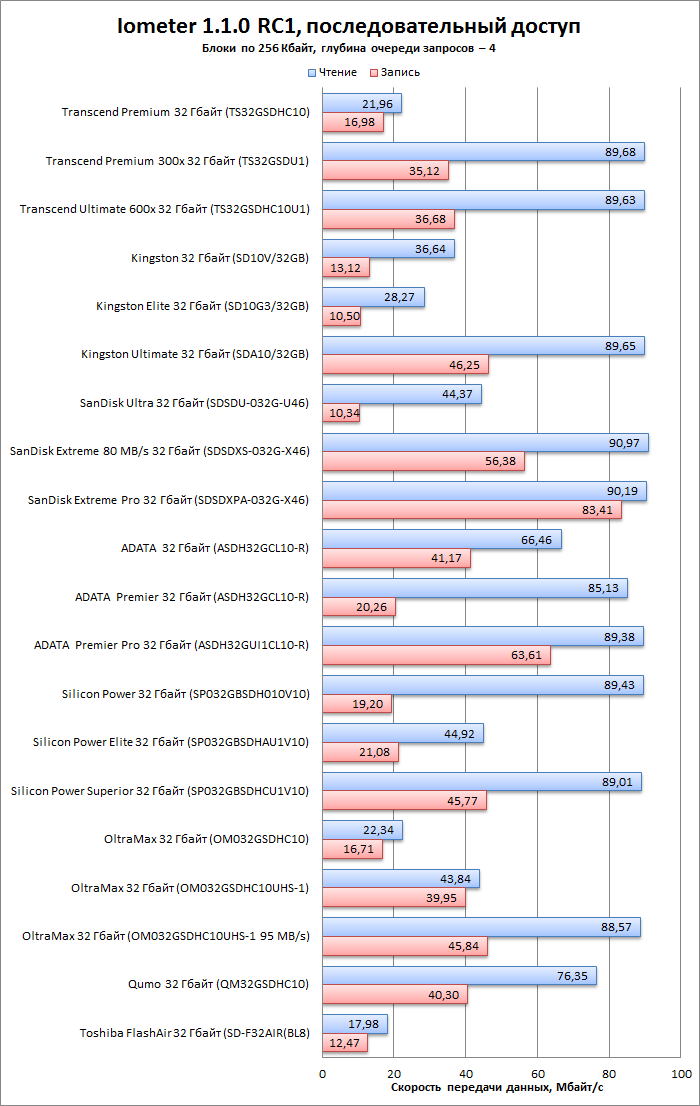

Сравнение скоростей чтения и записи

Теперь сравним полученные нами скорости чтения и записи на одной диаграмме. Одинаково высокие скорости чтения и записи встречаются только у одной, самой дорогой, карты — SanDisk Extreme Pro. Почти у всех остальных наших подопытных скорость последовательного чтения значительно выше скорости последовательной записи.

Что же касается карт, у которых скорости чтения и записи были указаны на упаковках, то в грязь лицом никто из них не ударил, но показать результаты, близкие к черте в 10 Мбайт/с, удалось только трем картам. В этот список попали: SanDisk Ultra SDSDU-032G-U46, Kingston Elite (SD10G3/32GB) и Toshiba FlashAir SD-F32AIR(BL8 с результатами в 10,34, 10,50 и 12,47 Мбайт/с.

Кроме того, после этого сравнения стало ясно, что указанная на упаковках «общая» скорость относится скорее к чтению, чем к записи, хотя не обошлось и без исключений.

Выводы

Главный вывод нашего сравнительного тестирования карт памяти SDHC прост и не нов: за всё хорошее приходится платить. Вернее, за самую быструю карту, если, конечно, для вас скорость записи важнее всего. Ну а если на первом месте стоит объём, то можно сыграть в лотерею и купить любую карту 10-го класса объёмом 32 Гбайт — на момент написания статьи некоторые экземпляры стоят меньше тысячи рублей. Минимальные скорости последовательного чтения и записи у таких карт обязательно окажутся равными 10 Мбайт/с или выше, а вот на сколько именно выше — уж как повезёт. Наши тесты показали, что можно сыграть и выиграть, но как велики будут шансы — предсказать трудно, ведь скорость карт памяти может меняться от серии к серии. Всё будет зависеть от микросхем Flash-памяти, которые взял производитель.

Если кота в мешке покупать не хочется, то можно приобрести карту с заявленной скоростью передачи данных. Вот только при этом стоит помнить, что, во-первых, они обязательно будут дороже карт 10-го класса, не промаркированных таким образом, а во-вторых, производители могут хитрить и указывать «общую» скорость, которая, скорее всего, будет относиться к последовательному чтению. Поэтому не удивительно, что карты, для которых скорости чтения и записи указаны отдельно, могут быть самыми дорогими в линейке и в магазине. SanDisk Extreme Pro, которая стоит около 2 500 рублей и обеспечивает скорость, близкую к максимальной для шины UHS-I, это хорошо демонстрирует.

Хорошее соотношение цены и скорости записи показала карта памяти ADATA ASDH32GUI1CL10-R. На эту модель стоит обратить особое внимание фотографам: второй результат по скорости записи — 63,61 Мбайт/с — всего за ~1 200 рублей. Стоит отметить также и модель Kingston Ultimate SDA10/32GB (46,25 Мбайт/с за ~1 150 рублей). Неплохое соотношение скорости и стоимости продемонстрировали также ADATA ASDH32GCL10-R, OltraMax OM032GSDHC10UHS-1 и Qumo QM32GSDHC10. О них было известно только то, что они относятся к десятому классу, хотя на самом деле эти модели смогли показать скорости последовательного чтения и записи около 40 Мбайт/с. Для карт памяти стоимостью около 800 рублей это прекрасные результаты.

Что касается записи видео, то тут всё будет несколько проще — требуемая скорость карты памяти будет зависеть от стандарта, в котором придётся снимать. Как правило, большинство фото- и видеокамер выдают сжатый видеопоток, а это значительно снижает требования к скорости записи. Так, для записи при использовании кодека H.264 с разрешением 1080p и частотой смены кадров 60 Гц вполне сгодится любая карта 10-го класса.
